Especificações resumidas
-
Process temperature
-20 °C ... 80 °C (-4 °F ... 170 °F)
-
Process pressure / max. overpressure limit
0.5 bar to 1.5 bar (7 psi ... 22 psi)
-
Min. density of medium
>= 80 g/l
Campo de aplicação

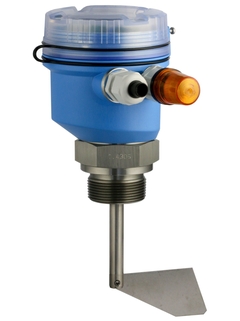

A econômica Soliswitch FTE20 é uma comutadora para detecção de nível pontual em materiais a granel. Seu invólucro robusto de polímero e design compacto fazem dela um sensor ideal para aplicações de alarme de demanda cheio e vazio em aplicações com sólidos a granel. Os polímeros otimizados tornam a unidade extremamente robusta e, portanto, adequada para uso em áreas classificadas com risco de explosão de poeira, de acordo com as normas mais recentes.
Conexões de processo: NPT 1½", PBT; NPT 1¼", PBT; G 1½", PBT; NPT 1½", 1.4305; NPT 1¼", 1.4305; G 1½", 1.4305
Comprimento do sensor: diferentes comprimentos padrão entre 100 mm (4") e 600 mm (24"), comprimento adicional da haste flexível de 2000 mm (80") (pode ser encurtado)
Temperatura do meio: -20 a +80 °C (-4 a +170 °F)
Faixa de pressão do processo (absoluta): 0,5 a 2,5 bar (7 a 36 psi)
ATEX II 1/3 D, CSA DIP/ II, III/1/E-G, FM DIP/ II, III/1/E-G
Benefícios
Segurança em primeiro lugar - Prevenção de transbordamento com um sistema automático de monitoramento de rotação

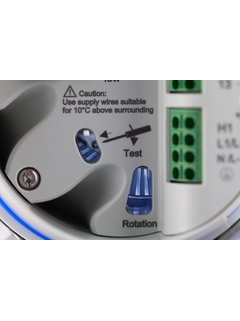

Controle óptico de rotação para uma verificação rápida e fácil, seja para instalação ou para localização de falhas
Invólucro de polímero extremamente robusto com a mais recente certificação de poeira Ex para ATEX, FM e CSA
Economia de custos durante todo o ciclo de vida:
Rápido processo de pedido graças ao E-direct
Rápida instalação

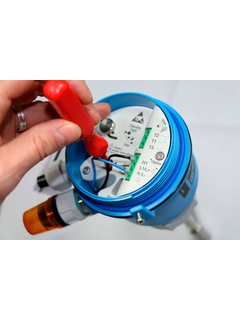

Conceito de resolução rápida de problemas sem a necessidade de desmontagem
Melhor relação preço-desempenho do mercadoAjuste ao peso dos sólidos sem a necessidade de ferramentas
O invólucro pode ser girado 360° para permitir o alinhamento ideal após a instalação.
Vídeos
Versão Fundamental
-
Produtos simples
- Fácil de escolher, instalar e operar
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
Versões FLEX | Excelência técnica | Simplicidade |
---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Predecessor
-
-
Informações Técnicas (TI)
TI Soliswitch FTE20
Versão em português - 01/2023
Chave de nível pontual de palheta rotativa robusta e econômica para sólidos
